青岛凯能锅炉设备公司余热锅炉整体采用立式布置、管箱式结构，锅炉管箱内由上而下依次设有过热器段、高压蒸发器段、省煤器段和自除氧段，其中高压蒸发器段设有多组蒸发器。针形管是整个余热锅炉中主要的热交换部件。为了使余热锅炉充分回收矿热炉排气废热，获得较大的蒸汽产量

KNPT系列针形管余热锅炉，是专为烟气余热回收而设计的专用高效节能产品。采用带有扩展受热面的针形管强化传热元件作为余热锅炉的受热面，水管烟侧的受热面可大大增加，同时烟气流经针形管表面时形成强烈的紊流，起到提高传热效率和减少烟灰积聚的作用。该余热锅炉具有结构简单、热效率高、运行寿命长、安全可靠、维护方便等优点。

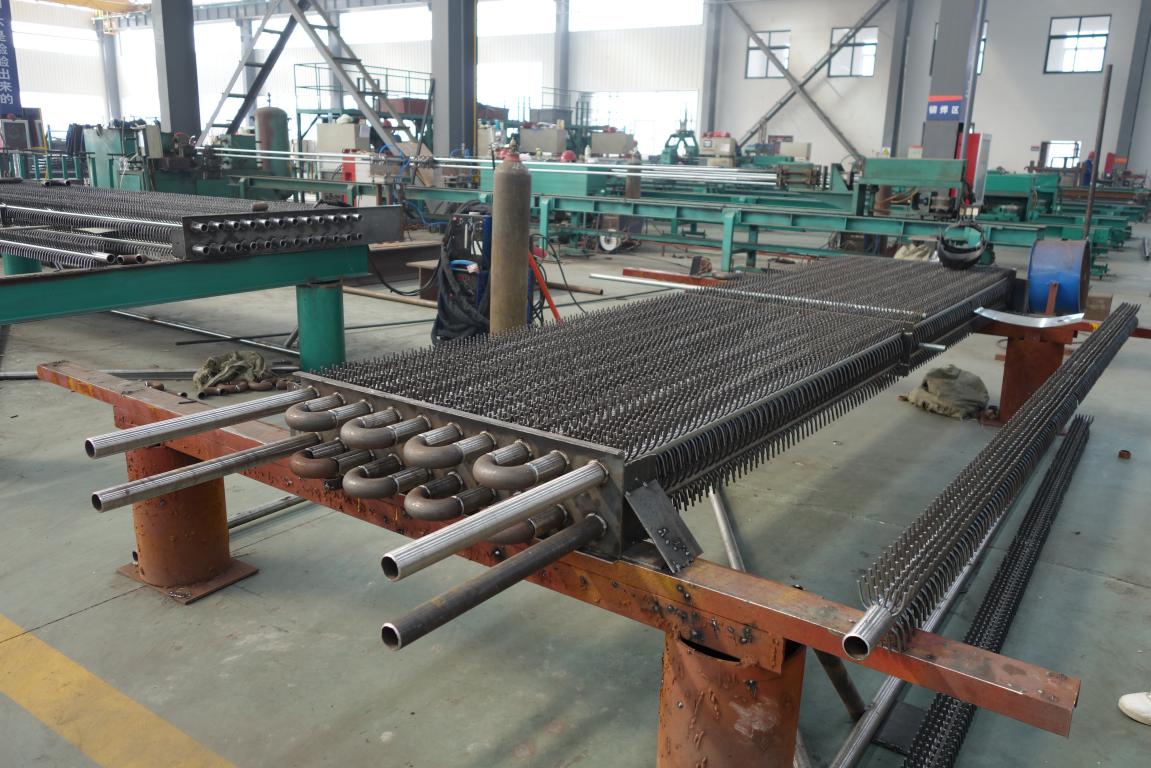

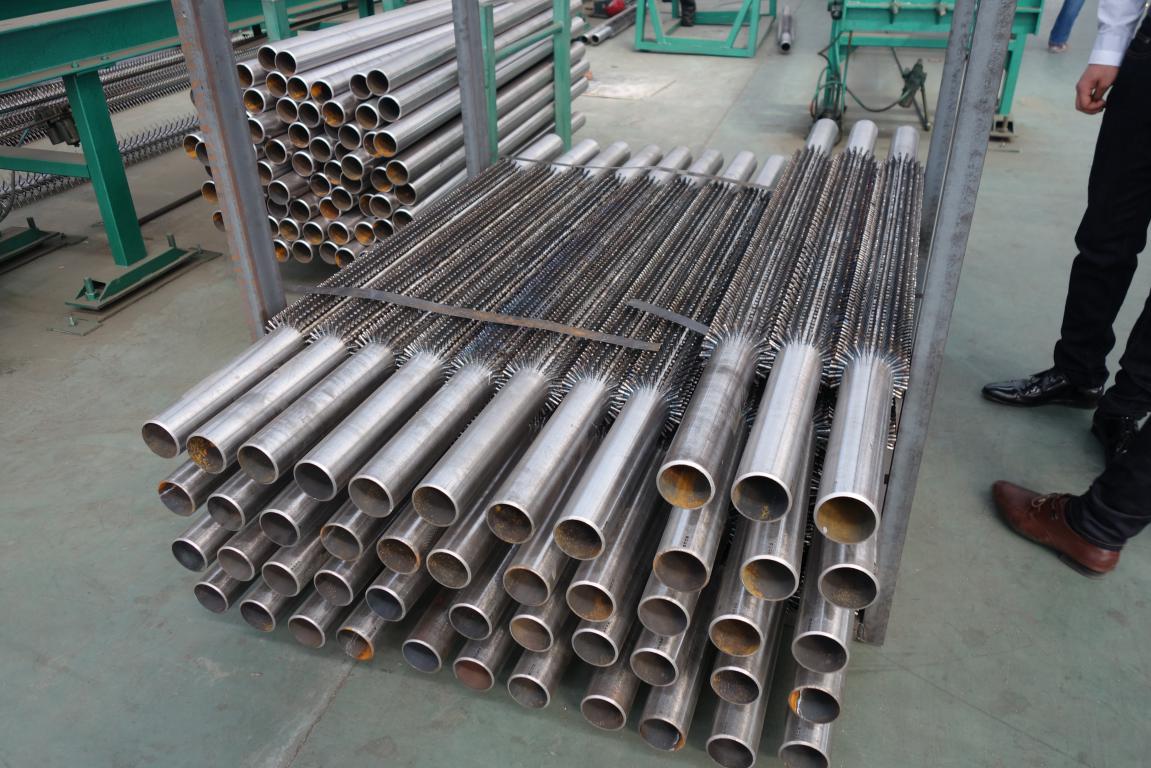

图1：余热锅炉主要换热元件--针形管

2.3具有良好自清灰功能

由于针形管针肋是一种悬臂结构，在气流的冲击作用下，针肋产生震动，使烟灰很难积结。加上烟气强烈的紊流冲刷，使针形管换热元件具有较强的自清灰能力。

2.4重量轻、体积小、能耗低、热效率高

本设备由于采用立式布置，实现了烟气与水的逆向换热，体积重量大幅降低。单位长度上的换热面积大，采用针形管的换热面积是光管的7-8倍，是螺旋翅片管的1.3-2.2倍。因而，在相同换热面积下，设备投资大大降低，在设备布置安装方面，为用户提供了较大空间。

2.5综合性价比较高

由于本余热锅炉采用针形管强化换热元件，立式模块化的布置结构，在相同蒸汽产量及换热面积下，余热锅炉的制造、安装及基础建设等整体投资费用都大大降低，采用针形管余热锅炉是光管余热锅炉投资费用的60-70%，在设备安装布置方面，也为用户提供了较大的空间。

2.6耐震消音

由于设备结构设计和针形管的自身结构特点，使其具有消声器的结构特征，因此设备能起到消声器的作用。

2.7安装、使用、维修方便

设备安装时只需将设备联接到冶炼炉的排烟出口上，设备即可投入正常运行；余热锅炉设有检查门，可根据实际情况确定清灰周期，确保换热效果，增长使用寿命。

（一）蒸汽的生产过程

图2是余热锅炉的结构示意图，从图中可以看出产汽的过程。

从炼钢厂出口的烟气，经烟道到余热锅炉入口，烟气自上而下流动，流经过热器段、高压蒸发器段、省煤器段和自除氧段，最后排出烟囱。烟气温度降低，产生 过热蒸汽带动汽轮机发电。
