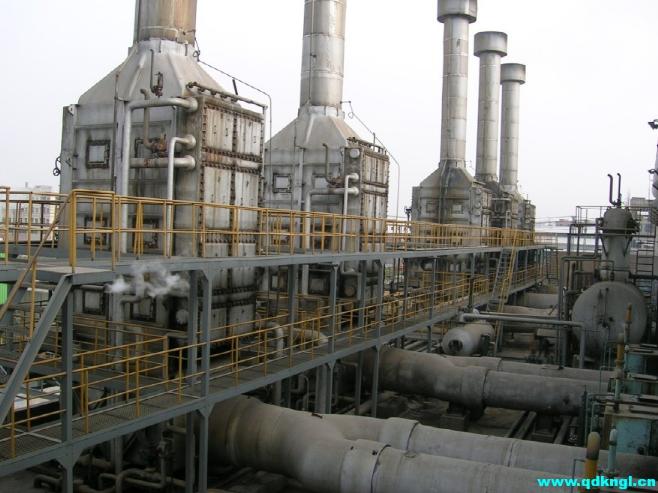

本余热锅炉由余热锅炉本体、烟气旁通装置、高低压汽包、除氧器、水箱、软水装置、给水泵、热水循环泵、清水泵、电气控制台及其系统附件等组成。在柴油机运行时通过余热锅炉吸收柴油机排气废热产生可供汽轮机发电所需的过热蒸汽和加热重油所需的饱和蒸汽。

  H型鳍片管是整个余热锅炉中主要的热交换部件。为了使余热锅炉充分回收柴油机排气废热，获得很大的蒸汽产量，要求余热锅炉设计时在柴油机排气背压允许情况下，即在有限的尺寸范围内布置足够多的受热面，为此在设计中采取了以下几点措施。

  余热锅炉采用强制循环即汽、水工质在管内是依外力（给水泵、热水循环泵）驱动。这样可使受热面布置不受任何限制，且使受热面布置的十分紧凑。
