余热锅炉独特的产品优势

ZYS型立式针形管组合锅炉

文章出处:凯能科技网人气:-发表时间:2014-04-04 08:27:00【

产品描述:

  LZYS型锅炉是焊接式高性能立式针型管组合式锅炉,由燃油部分和废气部分组成。

  产品特点:

  1.圆型炉胆是燃油部分的辐射受热面;特别的针型管是燃油部分的对流受热面。

  2.废气部分的受热面由平光管或螺纹管组成。

  3.合理地选择了废气部分的平光管或螺纹管以获得设计的优化。

  4.由针片扩张的烟气侧表面极大有效地增加传热。

  5.在烟气侧带有螺纹的表面增加了烟气的旋转流,因而提高了传热系数。

  6.锅炉顶部有检查孔(清洁门),所以该锅炉很容易用水冲洗。

  7.废气部分的烟管处于正常水位以下,所以避免了炉管冷态时在水位附近因湿气引起的氧化腐蚀。及运行时的温度和应力的变化引起的腐蚀。

  8.燃油部分的厚壁烟管将有较长的使用寿命。

  产品优势:

  该锅炉适应于货轮及杂货轮等用汽量少的船舶,安全可靠,节约燃料,深受用户好评。

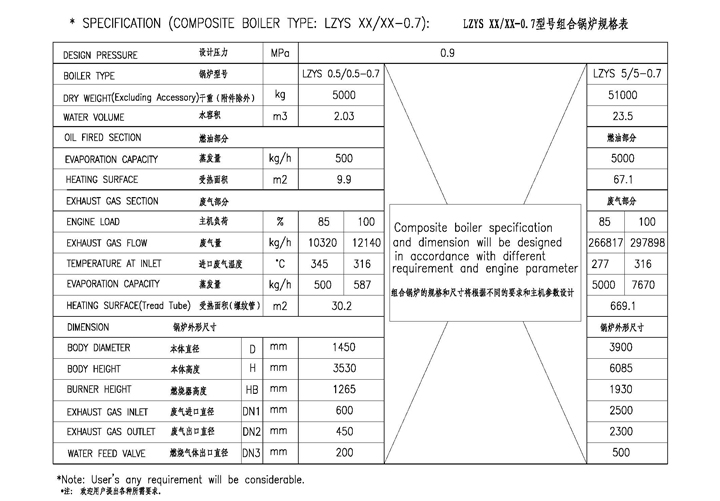

  产品参数:

ZYS型立式针形管组合锅炉



规格型号

额定蒸发量

受热面积

设计压力

外形尺寸(mm)

锅炉重量

水容积



t/h

M2

MPa

H

H1

D

D1

D2

D3

Kg

M3

ZYS0.2/15-0.7

0.2

15

0.9

2980

760

1250

300

250

300

2550

2.2

ZYS0.25/25-0.7

0.25

25

0.9

3560

950

1250

300

250

300

2650

2.6

ZYS0.3/42-0.7

0.3

42

0.9

3680

1250

1750

500

250

500

4750

3.1

ZYS0.35/50-0.7

0.35

50

0.9

3350

900

1800

400

250

400

5450

3.6

ZYS0.5/90-0.7

0.5

90

0.9

4120

1050

600

1070

300

600

7500

4.5

ZYS1.0/150-0.7

1.0

150

0.9

4750

1150

800

1090

300

800

13000

7.5

ZYS1.5/210-0.7

1.5

210

0.9

5400

1580

1100

1170

300

1100

17300

9.5



  ZYS型立式针形管燃油、废气组合锅炉,燃油部分蒸发量为0.2t/h-5.0t/h,废气部分蒸发量可按废气的排量及有关参数进行设计,满足用户需求。表中各数据仅供参考,本公司保留修改之权利



  整体产品图片:

ZYS型立式针形管组合锅炉

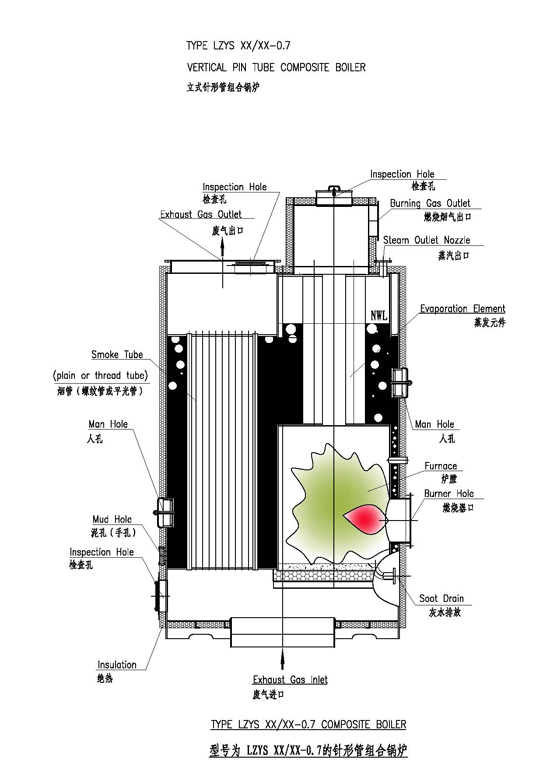

  细节图表现:

ZYS型立式针形管组合锅炉



  工艺流程:



ZYS型立式针形管组合锅炉
