燃气发动机的构成系统及功能简介

文章出处:凯能科技网人气:-发表时间:2020-12-03 10:44:00【

凯能科技余热回收利用设备设计制造



  燃气发动机作为燃气(天然气、低能度瓦斯气、页岩油废气、沼气…)发电的主要设备,有很多辅助单元与发动机一起构成一个完整的整体,共同完成将废气化学能转变为机械能,进而通过发电机转化成电力能输出。要对燃气发动机的烟气余热回收利用,就必须对燃气发动机自身有一定了解。以GPL210GA型燃气发动机为例,对各构成单元功能进行简单介绍:

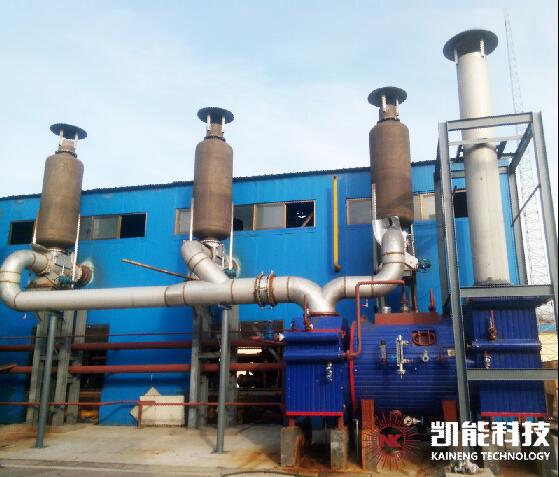

瓦斯发电机组余热锅炉项目现场



  1、燃气发动机机的构成:

  除发动机本体外,其它构成系统还有:空燃比控制系统、转速控制系统、点火控制系统、和机旁控制枢纽组成。



  2、空燃比控制系统是控制进入燃机的空气和燃气比例的,保证空气和燃气以合理的比例混合燃烧,达到最佳燃烧效率。



  3、进排气是通过摇臂控制进排气阀完成的。摇臂是通过滚轮、挺柱和挺杆进行运动的,排气阀的挺柱组件安装在水套上,每一个摇臂通过一个阀桥驱动两个气阀,阀桥上有一个止推螺钉和一个调节气阀间隔的调节螺钉。



  4、转速控制系统是来控制燃气机的转速、功率及其它辅助设备,以适应外界负荷的变化,使燃气机在最佳状态下工作。



  5、点火控制系统由点火控制器、点火线圈、绝缘体头、电极和火花塞等构成,其中的主要部件是点火线圈,又名高压线圈(高压包),它的作用是产生足够高的电压,通过高压导线送达火花塞,在火花塞的正负电极之间产生强烈的电火花。



  6、点火控制器其功能是向火花塞传递电压,采集相位信号,发出点火指令,切断正常点火电压。



  7、绝缘体小头、电极和火花塞壳体上附着了一层绒状的黑色碳烟,导致中心电极向周围漏电而不向侧电极跳火,这是因为火花塞上积碳(或油污)存积过多,使之短路不跳火,并进而烧坏绝缘体造成火花塞损坏。



  8、火花塞电极受电火花的长时间电蚀或燃烧气体的化学腐蚀,会导致电极断损脱落而无法跳火。



  9、空冷器进气侧堵塞表现为压降增大,增压空气压力下降和温度升高,增压空气温度升高的同时,排气温度也相应提高,提高比率大约为1:1.5.



  10、发动机是通过一个空气马达总成启动的,空气马达总成包括一个主启动阀和一个涡轮马达,涡轮马达由齿轮箱、安全离合器、和一个带小齿轮的驱动轴组成。



  11、机带润滑油泵是斜齿圆柱齿轮泵,安装在燃气机辅助轴承箱里并且通过曲轴上的齿轮驱动。



  12、润滑油恒温阀是一个全自动三通阀,带有一个温度调节元件。润滑油恒温阀是不可以调节的,在正常工作条件下,也不需要维修,在损坏的情况下,只需要更换阀芯即可。



  13、在燃气机自由端装有一个电动预供滑油泵,它和滑油泵是并联的,预供滑油泵是自己控制的,以确保燃气机运行时预供滑油泵已停止工作;而在燃气机处于备气静止状态时,预供滑油泵通过燃气机控制系统自动运行。



  14、燃机经过长时间运行,润滑油会因摩擦、氧化而失效变质。滑油变质信号:①滤器中残渣沉淀增加,②油的气味辛辣或刺鼻,③曲轴箱加工面像带有薄薄一层茶褐色漆膜,④曲轴箱油漆剥落或爆皮,⑤在活塞冷却腔中形成过量的碳。



  15、活塞冷却油腔中的滑油是通过连杆中间喷孔供给的,裙部加工有回油孔,与冷却油箱相连,将油从冷却油箱中排出,活塞销是全浮动的,通过两个孔用挡圈保持轴向定位。



  16、活塞为顶裙组合结构,活塞裙材料用球墨铸铁,活塞顶材料为合金锻钢,在淬硬的环槽中装有两个气环和一个刮油环,为了适应天然气的燃烧,活塞顶凹坑为深盆型,活塞中部为浅凸起结构。



  17、当发动机的温度、进气压力和温度、混合气浓度等因素起变化时,混合气的燃烧速度会发生变化,点火提前角也应作相应的调整,而真空离心点火提前调节器则不能起作用。



  18、当燃气机运行变热时,气缸套能够自由地向下膨胀,气缸套是法兰式的,法兰面以上部分其高度与水套的水冷区域相同,此部分与水套构成的冷却区域可以保证气缸套顶部热负荷的稳定。
