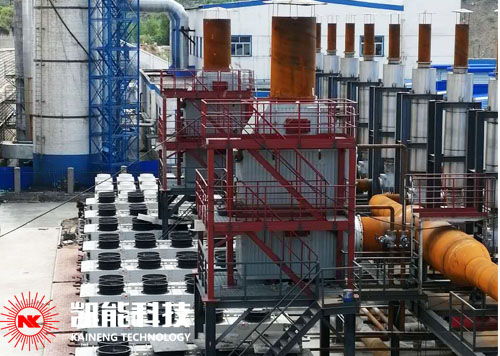

余热锅炉烟风、汽水管道支吊架设计布置时，应根据余热锅炉的炉架结构和平台、扶梯等辅助设施配合进行。充分考虑管道阻力、载荷、热补偿、隔热保温、易识别维修、与相邻设备的干涉、安全经济等因素。

  一般原则12条：

  1、根据设计计算载荷合理布点，保证载荷能均匀分配。

  2、考虑空间布局和厂房的土建结构，保证管道整齐性。

  3、考虑风载荷、雪载荷和地震载荷的影响。

  4、注意管道阀门的安装位置，支吊架的设置应保证其拆、装、维修方便。

  5、考虑介质温度引起热膨胀的影响。

  6、考虑管道刚性的影响。

  7、避开管道易磨损、易生锈、易堵塞的部位。

  8、变径管的支吊架设置在大截面一端。

  9、水平弯管的两端支吊架应设置在靠近弯头的直管段上。

  10、避开焊缝或法兰等，支吊架离焊缝或法兰的距离应大于150mm。

  11、补偿器的补偿范围内应综合考虑管道的固定、导向滑动和限位。

  12、与设备连接的管道，支吊架应设置在靠近设备的位置，避免设备承受管道载荷。
