余热锅炉内置式烟气旁通及切换装置介绍
锅炉燃料燃烧后会产生大量的烟气。烟气从炉膛出来后所流经过的通道被称为烟道,将余热锅炉布置在烟道中对余热可以进行回收利用。旁通烟道是余热利用设备接入烟气、或设备检修时改变烟气流向等所采用的常见形式,现有技术中大多采用外旁通烟道,通过电动或手动三通阀控制锅炉烟道与旁通烟道的切换,导致余热锅炉或余热利用系统结构布置浪费空间,生产成本高;也容易在烟道内部产生积灰、堵灰等问题,增加烟气阻力和降低吸热效率。
青岛凯能依据多年烟气余热回收利用设备制造经验,设计研发出一种新型内置式烟气旁通及切换装置。该新型装置采用在余热锅炉中设置旁通烟道,用电动执行机构带动连杆机构通过齿轮传动带动翻板工作,使烟气在锅炉烟道与旁通烟道间切换;整体结构紧凑、操作方便,通过两套翻板组件往相反方向翻转来实现切换动作。该内置旁通烟道中设置有中间隔板,中间隔板一方面用于和密封框、翻板配合提高烟道的密封性,避免产生烟气泄露;另一方面可作为2根翻板组件的安装支架,并可以在隔板下方设置限位板,保证翻板向下旋转位置的精确性和可靠性。

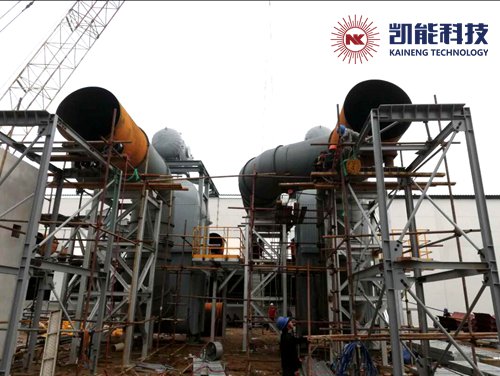

该新型装置已应用于公司参研的IEUS项目,并为项目的试验指标完成起到了重要的作用。
如果您对余热锅炉感兴趣,请致电400-100-9636,我们将竭诚为您服务!
专注节能环保20年,转载请注明出处。
