余热回收换热器装置自动补水系统计算简述
自动补水系统是为了余热回收换热器装置循环水补水而设置的。在锅炉系统运行过程中进行补充除盐水,保证余热回收换热器装置热水循环系统内水压稳定,水量充足。
自动补水系统PID图
1)循环水泵和补水泵选择
循环水泵选择根据排气换热器热力计算,换热器热水循环量约为42t/h,换热器管组水阻力约0.1MPa,热水循环泵流量选择根据水泵标准参数,选择循环泵流量60m3/h,扬程42m,热水循环泵型号KZE80-200-15-2;
补水泵选择根据换热器补水量确定,换热器补水量为换热器循环水量*排污率,排污率一般为3%-5%,计算补水量为1.5-2t/h,换热器设计压力为1.25MPa,补水泵按照水泵标准参数,选择补水泵流量2m3/h,扬程160m。
2)膨胀罐计算
膨胀罐设计,根据系统管线及换热管内的水受热膨胀增加的体积来选择,根据计算换热器系统膨胀量约为0.08m3,选用容积为0.6m3气囊式膨胀罐。

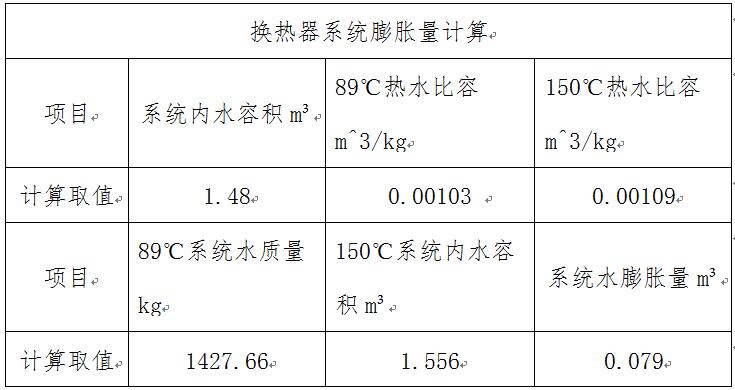

换热器系统膨胀量计算
3)软化水箱
软化水箱根据换热器补水量确定,水箱储水量满足软水装置维修时,换热器一小时补水量的要求,软化水箱容积选择2m3。
4)管路计算
给水模块系统管路选择,根据余热回收换热器装置系统给水管道水流速1.5-3m/s设计计算,给水主管道选用DN100。
