柴油机废气双压余热锅炉性能介绍

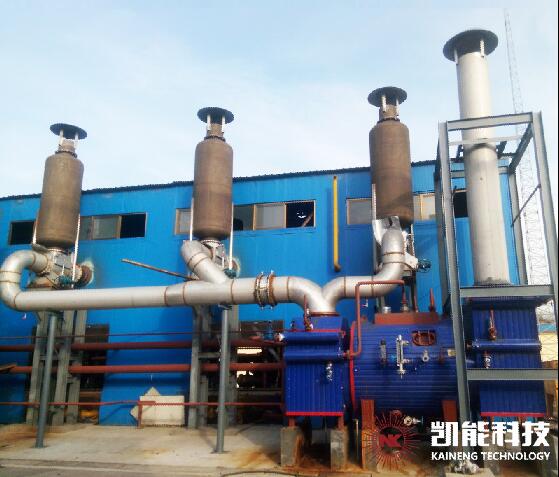

柴油机废气双压余热锅炉形式是由带有旁通烟道的在立式烟道内沿烟气流动方向依次水平布置具有强化换热作用的常规段(包括高压过热器、高压蒸发器和低压蒸发器)和超低温排烟段热水器组成。受热面共四层,从下到上依次为过热器段,高压蒸发器段,低压蒸发器段,热水器段。余热锅炉分为五段(进口段、出口段、低压蒸汽段和高压蒸汽段及热水器),可现场安装拆卸。余热来自燃烧器排烟(模拟柴油机废气)。100%负荷25℃环境下,排烟余热依次将0.60MPa高压蒸汽加热为0.55MPa,270℃的过热蒸汽;将160℃热水加热为0.60MPa的高压蒸汽;将138℃热水加热为0.3MPa的低压蒸汽;将80℃热水加热为0.4MPa的140℃的热水。
余热锅炉系统内含有高压汽包、低压汽包和水包各一台。高压蒸发段通过强制循环水泵与高压汽包组成一个循环回路,强制循环水泵将高压汽包内的水送入受热面加热,加热后的汽水混合物再回到汽包进行汽水分离,高压蒸汽离开汽包再进入过热器段加热,最后通至接口法兰,供给甲方提供的汽轮机使用。
低压蒸发段通过强制循环水泵与低压汽包组成一个循环回路,强制循环水泵将低压汽包内的水送入受热面加热,加热后的汽水混合物再回到汽包进行汽水分离,低压蒸汽离开汽包,最后通至接口法兰,供给甲方提供的汽轮机使用。
热水器通过强制循环水泵与水包组成循环回路,配有两台循环水泵将低温(60~70℃)热水送入受热面,加热成高温热水后通至接口法兰,供给甲方提供的蒸发器等热端使用。
